开发你的第一个Bluetooth LE应用程序—Blinky 2024-04-11

本文将基于Nordic nRF5 SDK开发我们的第一个BLE应用程序——Blinky（类似跑马灯小程序），哪怕你之前没有任何BLE开发经验，也不用担心，只要跟着文中所述步骤，你就可以一步步搭建自己的第一个BLE应用程序。通过这个Blinky程序的搭建，你将体会到BLE的一些基本概念，对BLE将会有一个非常直观的认识，为后续自己的BLE应用程序开发打下一个坚实的基础。

本文将基于Nordic nRF5 SDK开发我们的第一个BLE应用程序——Blinky（类似跑马灯小程序），哪怕你之前没有任何BLE开发经验，也不用担心，只要跟着文中所述步骤，你就可以一步步搭建自己的第一个BLE应用程序。通过这个Blinky程序的搭建，你将体会到BLE的一些基本概念，对BLE将会有一个非常直观的认识，为后续自己的BLE应用程序开发打下一个坚实的基础。

下文所述的代码工程我已经将其上传到百度云盘中，有需要的同学可以到如下链接下载：

链接: https://pan.baidu.com/s/1FKTfY3Q_zBVvviO7KC7Gyg#list/path=%2Fblog

密码: y8fb

1. 开发准备

  1. nRF52或者nRF51开发板1块。请参考“Nordic nRF51/nRF52开发流程说明”，购买相应开发板（DK）。
  2. 开发环境搭建。简述如下（详细说明请参考“Nordic nRF51/nRF52开发环境搭建”）：
    1. 安装Keil5 MDK
    2. 安装SDK。SDK下载链接：https://www.nordicsemi.com/Software-and-Tools/Software/nRF5-SDK/Download#infotabs。如果你开发的是nRF52系列，请选择最新版SDK（当前是SDK15.3.0）；如果你开发的是nRF51系列，请下载nRF5 SDK12.3.0（nRF51最高SDK版本只能到12.3.0，后续SDK就不再支持nRF51了）
    3. 安装ARM CMSIS4.5.0，下载链接：https://github.com/ARM-software/CMSIS/releases/download/v4.5.0/ARM.CMSIS.4.5.0.pack。
    4. 安装Keil5 Device Family Pack，下载链接：https://www.nordicsemi.com/Software-and-Tools/Development-Tools/nRF-MDK/Download#infotabs，请选择“Pack,3-clause BSD license”
    5. 安装nRF5 Command Line Tools，下载链接（Windows版）：https://www.nordicsemi.com/Software-and-Tools/Development-Tools/nRF5-Command-Line-Tools/Download#infotabs。
    6. 安装安卓版或者iOS版nRF connect。iOS版nRF connect请到苹果app store下载，搜索“nRF”即可以找到。安卓版nRF connect可以到Nordic Github官网上下载，下载链接为：https://github.com/NordicSemiconductor/Android-nRF-Connect/releases
    7. 安装PC版nRF connect或者nRFgo studio。PC版nRF connect下载链接（Windows版）：https://www.nordicsemi.com/Software-and-Tools/Development-Tools/nRF-Connect-for-desktop/Download#infotabs。

注：如果你使用的是Linux系统/Mac系统，或者你使用的不是Keil5-MDK，请参考“Nordic nRF51/nRF52开发环境搭建”来搭建你的开发环境。

2. 运行Blinky程序

请按照如下步骤运行SDK自带的Blinky程序

  1. 确认自己的芯片型号或者开发板。如果采用Nordic官方开发板的话，芯片型号和开发板编号对应关系如下：
  • nRF52832和nRF52810对应开发板编号为PCA10040。虽然52832和52810共用同一块开发板，但是他们在SDK中的项目编号是不一样的，52832对应PCA10040目录，52810对应PCA10040e目录，由于52810和52832 PIN to PIN兼容，软件也是完全兼容的，因此SDK很多项目只有PCA10040的目录，而没有PCA10040e目录，此时需要你自己来建立PCA10040e对应的目录和工程，具体说明可参考：https://docs.nordicsemi.com/bundle/sdk_nrf5_v17.1.0/page/nrf52810_user_guide.html。
  • nRF52840和nRF52811对应开发板编号为PCA10056。虽然52840和52811共用同一块开发板，但是他们在SDK中的项目编号是不一样的，52840对应PCA10056目录，52811对应PCA10056e目录，由于52811和52840 PIN to PIN兼容，软件也是完全兼容的，因此SDK很多项目只有PCA10056的目录，而没有PCA10056e目录，此时需要你自己来建立PCA10056e对应的目录和工程，具体说明可参考：https://docs.nordicsemi.com/bundle/sdk_nrf5_v17.1.0/page/nrf52811_user_guide.html。
  • nRF52840 dongle编号为PCA10059
  • nRF51系列对应开发板编号为PCA10028

这里我会以nRF52832开发板PCA10040为例阐述整个开发过程，其他开发板与之类似，大家自己可以举一反三来开始自己的开发之旅。

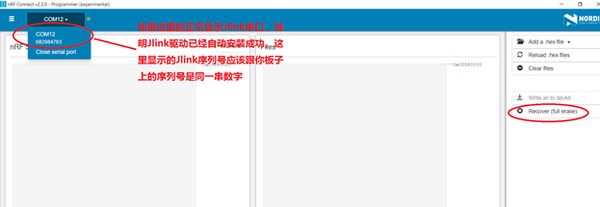

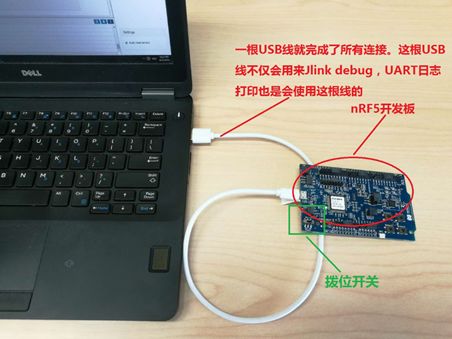

  1. 将开发板与PC机通过USB线相连，同时打开开发板电源（将左下角的拨位开关打到“ON”位置），打开桌面版nRF Connect，选择启动“Programmer”应用，由于驱动之前已经安装好了，设备可以立即识别成功。执行“Erase all”操作，以擦除芯片原始内容。

Blinky

Blinky

  1. 打开SDK中的Blinky程序。对于blinky程序，如果是52832开发板，请打开：
nRF5_SDK_15.3.0_59ac345\examples\ble_peripheral\ble_app_blinky\pca10040\s132\arm5_no_packs；

如果是51822开发板，请打开：

nRF5_SDK_12.3.0_d7731ad\examples\ble_peripheral\experimental_ble_app_blinky\pca10028\s130\arm5_no_packs

后续将以52832开发板为例来阐述，51822与之类似就不再阐述了。

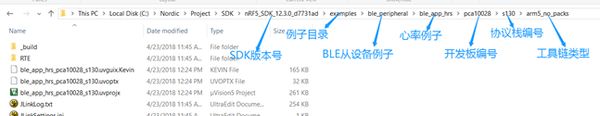

注：Nordic SDK例程目录结构为：SDK版本/ examples /协议角色/例子名称/开发板型号/协议栈型号/工具链类型/具体工程，比如下面例子：

Blinky

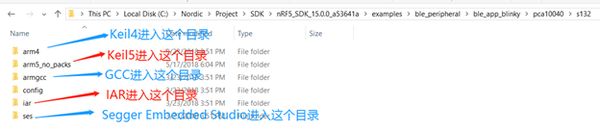

Nordic每一个例子都支持5种工具链：Keil5/Keil4/IAR/GCC/SES，如下所示：

Blinky

  1. 编译上面的blinky程序。如果你已经按照之前的说明配置好了开发环境，那么这里编译是不会报任何错的。（如果你遇到了编译错误，请重新按照前面说明去搭建你的开发环境，不要怀疑SDK例子代码有问题哦）

  2. 程序下载。程序下载包括2步：先下载softdevice，再下载应用。Softdevice是Nordic蓝牙协议栈的名称，整个开发过程中只需下载一次。应用就是我们这里的blinky程序。

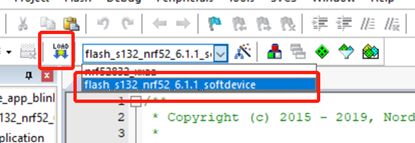

  • 蓝牙协议栈下载（整个开发周期只下载一次）。在Keil ‘select target’下拉列表中，默认选择的是Keil工程对应的Target，即‘nrf52832_xxaa’。但我们还可以选择另一个target ‘flash_s132_nrf52_6.1.1_softdevice’，即softdevice对应的target，然后点击“下载download”(不需要编译哦！)，此时会把softdevice下载到开发板中。

Blinky

  • 应用下载。重新选择Target：‘nrf52832_xxaa’，点击“下载Download”，此时会把Blinky程序下载到开发板中。此时开发板的LED1常亮，表示程序运行正常。

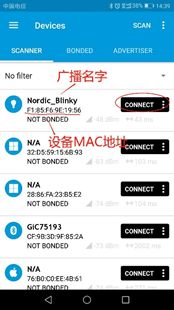

  1. 打开手机蓝牙和手机版nRF connect。在nRF connect中，你将看到一个广播设备：Nordic_Blinky，这个就是我们的开发板。

Blinky

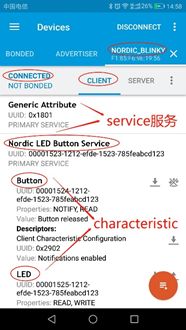

  1. 连接设备。点击“CONNECT”，手机将与设备建立连接，并开始服务发现过程，连接成功后，LED1熄灭，LED2点亮，最后将得到如下界面。

Blinky

由上图可见，Blinky程序包含三个service：Generic Access（GAP），Generic Attribute（GATT），以及Nordic LED Button Service，GAP和GATT都是标准的蓝牙service，Nordic LED Button Service是Blinky程序自定义的service，它又具体包括两个characteristic：Button和LED。

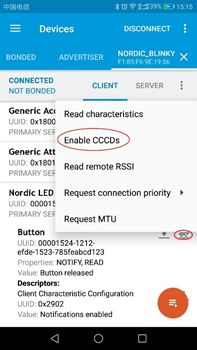

  1. 测试Blinky程序。点击右上角的“Enable CCCDs”以使能notification，如下：

Blinky

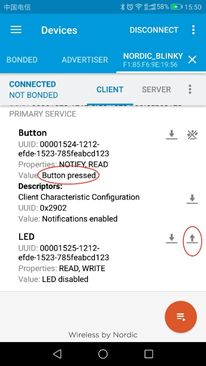

按下开发板上的Button1按键，你会发现nRF connect中的Button characteristic Value会实时显示按键状态：pressed或者released。

点击nRF connect中的LED characteristic右边的向上箭头，选择“ON”并“SEND”，你会发现开发板的LED3将点亮；选择“OFF”并“SEND”，LED3又将熄灭。

Blinky

3. 修改Blinky程序

3.1 修改广播名称

如前所述，Blinky程序默认的广播名字是：Nordic_Blinky，我们现在将其修改为“My_Blinky”，怎么做呢？我们在Keil中全文搜索“Nordic_Blinky”，发现有如下宏定义：

#define DEVICE_NAME                     "Nordic_Blinky"

我们只需将这里的Nordic_Blinky换成My_Blinky，即

#define DEVICE_NAME                     "My_Blinky"

就可以实现我们的目标了。重新编译下载blinky程序，在nRF connect中，你将看到：

Blinky

你再全文搜索一下“DEVICE_NAME”，你会发现广播名字其实是通过如下API来完成修改的：

err_code = sd_ble_gap_device_name_set(&sec_mode,
 (const uint8_t *)DEVICE_NAME,
 strlen(DEVICE_NAME));

注：Keil的搜索功能非常好用，很多问题都可以通过它来解决。

3.2 修改广播间隔

如nRF connect界面所示，blinky程序的广播间隔大概为40ms左右，现在为了节省功耗，我们将其改为200ms，通过搜索，我们可以看到如下宏定义：

#define APP_ADV_INTERVAL 64 /**< The advertising interval (in units of 0.625 ms; this value corresponds to 40 ms). */

因此为了将广播间隔改为200ms，只需将APP_ADV_INTERVAL改成200/0.625 = 320，即

#define APP_ADV_INTERVAL 320

重新编译下载blinky程序，在nRF connect中，你将发现广播间隔已改为200ms了：

Blinky

3.3 修改Button characteristic行为 (设备发数据给手机)

现在的Blinky程序，只有按下开发板的Button1时，nRF connect的Button characteristic 值才会更新。我们现在新增一个功能：当按下开发板的Button 2时，让Button characteristic value更新为5（注： nRF connect把1当成按键按下，把0当成按键释放，为了更直观，我们没有选择0或者1，而是随便选择一个值：5）。我们先找到Button1按下的回调函数，如下所示：

case LEDBUTTON_BUTTON:

 NRF_LOG_INFO("Send button state change.");

 err_code = ble_lbs_on_button_change(m_conn_handle, &m_lbs, button_action);

 if (err_code != NRF_SUCCESS &&
    err_code != BLE_ERROR_INVALID_CONN_HANDLE &&
    err_code != NRF_ERROR_INVALID_STATE &&
    err_code != BLE_ERROR_GATTS_SYS_ATTR_MISSING)

 {
 APP_ERROR_CHECK(err_code);
 }

 break;

可以看出，我们是通过ble_lbs_on_button_change来更新Button characteristic的值的，ble_lbs_on_button_change具体函数实现如下所示：

uint32_t ble_lbs_on_button_change(uint16_t conn_handle, ble_lbs_t * p_lbs, uint8_t button_state)

{
 ble_gatts_hvx_params_t params;
 uint16_t len = sizeof(button_state);
 memset(&params, 0, sizeof(params));
 params.type = BLE_GATT_HVX_NOTIFICATION;
 params.handle = p_lbs->button_char_handles.value_handle;
 params.p_data = &button_state;
 params.p_len = &len;

 return sd_ble_gatts_hvx(conn_handle, &params);
}

我们可以仿照Button1的做法，来添加Button2的代码。首先初始化app_button模块，让button2按下事件可以被button_event_handler捕获，如下：

static app_button_cfg_t buttons[] =

 {
 {LEDBUTTON_BUTTON, false, BUTTON_PULL, button_event_handler},
 {BSP_BUTTON_1, false, BUTTON_PULL, button_event_handler}
 };

然后在button_event_handler调用ble_button2_send(uint16_t conn_handle, ble_lbs_t * p_lbs, uint8_t val)，以更新Button characteristic的值，代码如下所示：

case BSP_BUTTON_1:

 NRF_LOG_INFO("Button2 pressed.");
 ble_button2_send(m_conn_handle, &m_lbs, 5);
 break;

ble_button2_send(uint16_t conn_handle, ble_lbs_t * p_lbs, uint8_t val)实现代码如下所示：

uint32_t ble_button2_send(uint16_t conn_handle, ble_lbs_t * p_lbs, uint8_t val)

{
 ble_gatts_hvx_params_t params;
 uint16_t len = sizeof(val);
 memset(&params, 0, sizeof(params));
 params.type = BLE_GATT_HVX_NOTIFICATION;
 params.handle = p_lbs->button_char_handles.value_handle; //Button characteristic value handle
 params.p_data = &val;
 params.p_len = &len;

return sd_ble_gatts_hvx(conn_handle, &params);
}

重新编译下载blinky程序，连接设备，使能cccd，按下Button2，你会看到Button characteristic的值变为5：

Blinky

3.4 修改LED characteristic行为（手机发数据给设备）

由于nRF connect把LED characteristic的值写死了，只能发送“ON”或者“OFF”，前面也测试过，发送“ON”之后，LED3将点亮，其实这里的“ON”，就是数值1。我们现在增加一个新的功能：在收到“ON”命令后，把LED4 toggle一下。

这个实现起来比较简单，我们只需在led_write_handler中添加bsp_board_led_invert(BSP_BOARD_LED_3)，整体代码如下所示：

static void led_write_handler(uint16_t conn_handle, ble_lbs_t * p_lbs, uint8_t led_state)

{
 if (led_state)
 {
 bsp_board_led_on(LEDBUTTON_LED);
 NRF_LOG_INFO("Received LED ON!");
 bsp_board_led_invert(BSP_BOARD_LED_3);
 }

 else
 {
 bsp_board_led_off(LEDBUTTON_LED);
 NRF_LOG_INFO("Received LED OFF!");
 }
}

重新编译下载blinky程序，连接设备，你会发现第一次发送“ON”，LED4点亮，第二次发送“ON”，LED4又将熄灭。

通过全文搜索“led_write_handler”，你会发现这个函数是被ble_lbs.c中的on_write调用，而on_write又被ble_lbs_on_ble_evt调用，而ble_lbs_on_ble_evt就是我们的BLE事件回调函数，每当softdevice收到LED characteristic的写操作时，都会调用它，这就是通过nRF connect操作设备的过程和原理。

上述代码工程我已经将其上传到百度云盘中，有需要的同学可以到如下链接下载：

链接: https://pan.baidu.com/s/1FKTfY3Q_zBVvviO7KC7Gyg#list/path=%2Fblog

密码: y8fb

下载“tutorial_ble_app_blinky_SDK15_3_0.rar”，然后解压缩到SDK15.3.0如下目录下：nRF5_SDK_15.3.0_59ac345\examples\ble_peripheral\

即可成功编译。

4. 开发手机端Blinky程序

Nordic同时提供手机端的Blinky程序，该程序源代码完全向用户开放，以帮助用户快速开发自己的第一个Android或者iOS BLE应用程序。用户可以先到app store下载iOS版nRF blinky，或者到Github下载Android版nRF blinky（下载链接：https://github.com/NordicSemiconductor/Android-nRF-Blinky/releases）。手机版的nRF Blinky跟前面介绍的Blinky固件是配合工作的，通过手机版nRF Blinky可以对前面的blinky固件进行操作。

nRF Blinky app图标如下所示：

Blinky

nRF Blinky操作界面如下所示：

Blinky
